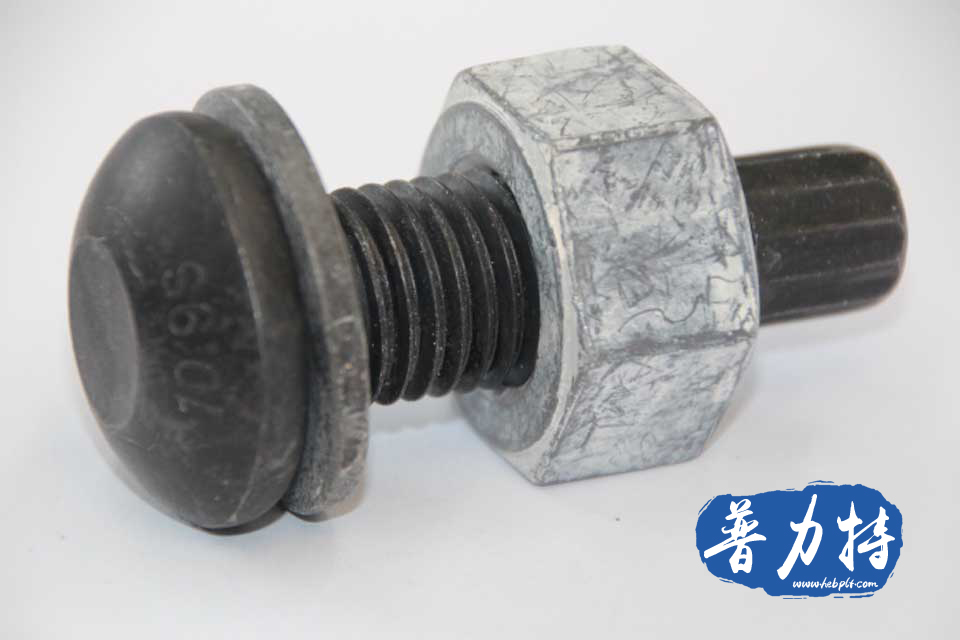

扭剪螺栓

扭剪螺栓

品牌：普力特產地：河北邯鄲
形狀：
表面處理：煮黑發蘭/磷化
執行標準：GB/T3632
相關產品：

性能特點
應用范圍
應用場景

性能特點

普力特鋼結構適用于各種大跨度橋梁、大型鋼屋、電站鍋爐鋼結構、高層建筑、工業廠房、機械等各種鋼結構摩擦型連接。

螺栓/螺母/墊圈尺寸表
螺紋規格M			M16		M20		M22		M24		M27		M30
螺距P			2		2.5		2.5		3		3		3.5

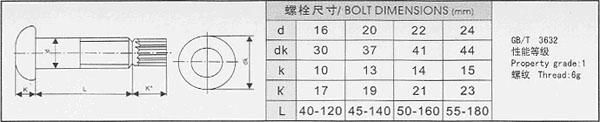

螺栓	dw	min	27.9		34.5		38.5		41.5		42.8		46.5
	b	L	≤50	≥55	≤60	≥65	≤65	≥70	≤70	≥75	≤75	≥80	≤80	≥85
		nominal	30	35	35	40	40	45	45	50	50	55	55	60
	K”	max	17		19		21		23		24		25
	L		40-130		45-160		50-220		55-250		60-280		65-320

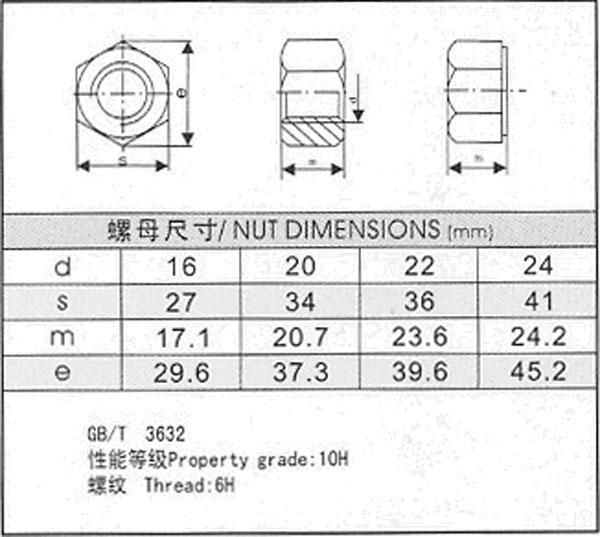

螺母	dw	min	24.9	31.4	33.3	38.0	42.8	46.5
	c	max	0.8	0.8	0.8	0.8	0.8	0.8
		min	0.4	0.4	0.4	0.4	0.4	0.4
	m	max	17.1	20.7	23.6	24.2	27.6	30.7
		min	16.4	19.4	22.3	22.9	26.3	29.1
	S	max	27	34	36	41	46	50
		min	26.16	33	35	40	45	49
墊圈	d2	min	31.4	38.4	40.4	45.4	50.1	54.1
		max	33	40	42	47	52	56
	d1	min	17	21	23	25	28	31
		max	17.43	21.52	23.52	25.52	28.52	31.62
	h	公稱	4.0	4.0	5.0	5.0	5.0	5.0
		min	3.5	3.5	4.5	4.5	4.5	4.5
		max	4.8	4.8	5.8	5.8	5.8	5.8
	d3	min	19.23	24.32	26.32	28.32	32.84	35.84
		max	20.03	25.12	27.12	29.12	33.64	36.64

螺栓材料和機械性能
性能等級	螺紋規格	材質	抗拉強度Mpa	規定非比例延伸Mpa	硬度HRC	伸長率%	收縮率%
10.9S	M16～M24	20MnTiB	1040～1240	≥940	33～39	≥10	≥42
	M27～M30	35VB

連接副緊固軸力
螺紋規格M	M16	M20	M22	M24	M27	M30
緊固軸力KN	100-121	155-188	190-230	225-272	290-351	355-430

螺母機械性能
螺紋規格M	M16	M20	M22	M24	M27	M30
保證載荷（kN）	163	255	315	367	477	583
性能等級	10H
材料	35或45（GB/T 699）、ML35（GB/T6478）
硬度	洛氏硬度98HRB～32HRC、維氏硬度222～304HV30

墊圈機械性能
硬度	洛氏硬度35HRC～45HRC、維氏硬度329～436HV30

扭剪螺栓

普力特鋼結構扭剪螺栓用途及安裝

普力特鋼結構的用途：

鋼結構螺栓是一種高強度的螺栓,緊固性能比較好，用于大跨度橋梁、大型鋼屋、電站鍋爐鋼結構、高層建筑、鋼廠使緊固連接作用的。一般鋼結構上，要求的鋼結構螺栓都是8.8級以上的，還有10.9級，全部都是高強度的鋼結構螺栓，鋼結構螺栓一般表面處理為煮黑發蘭、磷化就。大六角鋼結構螺栓一般用于輕鋼結構 由一個螺桿，一個螺母，兩個墊圈組成。扭剪型鋼結構螺栓用于重鋼結構 由一個螺桿，一個螺母，一個墊圈組成。

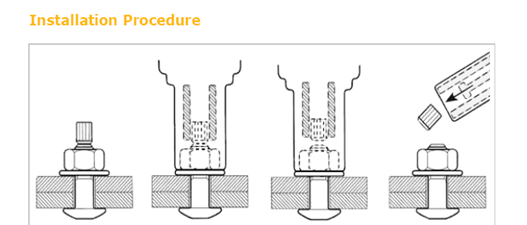

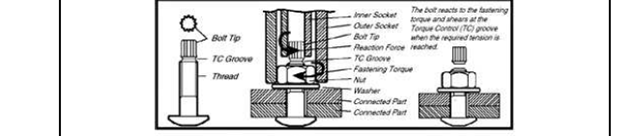

普力特扭剪螺栓的安裝使用方法：
